PCB Layout
专业的高速多层 PCB 设计服务，确保信号完整性和产品可靠性

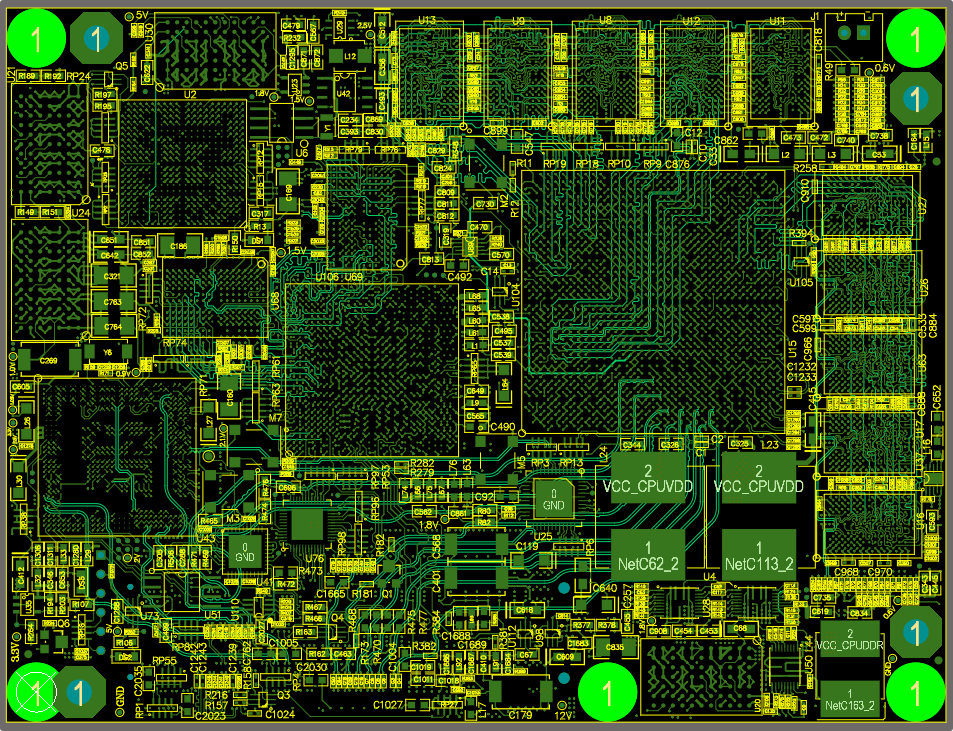

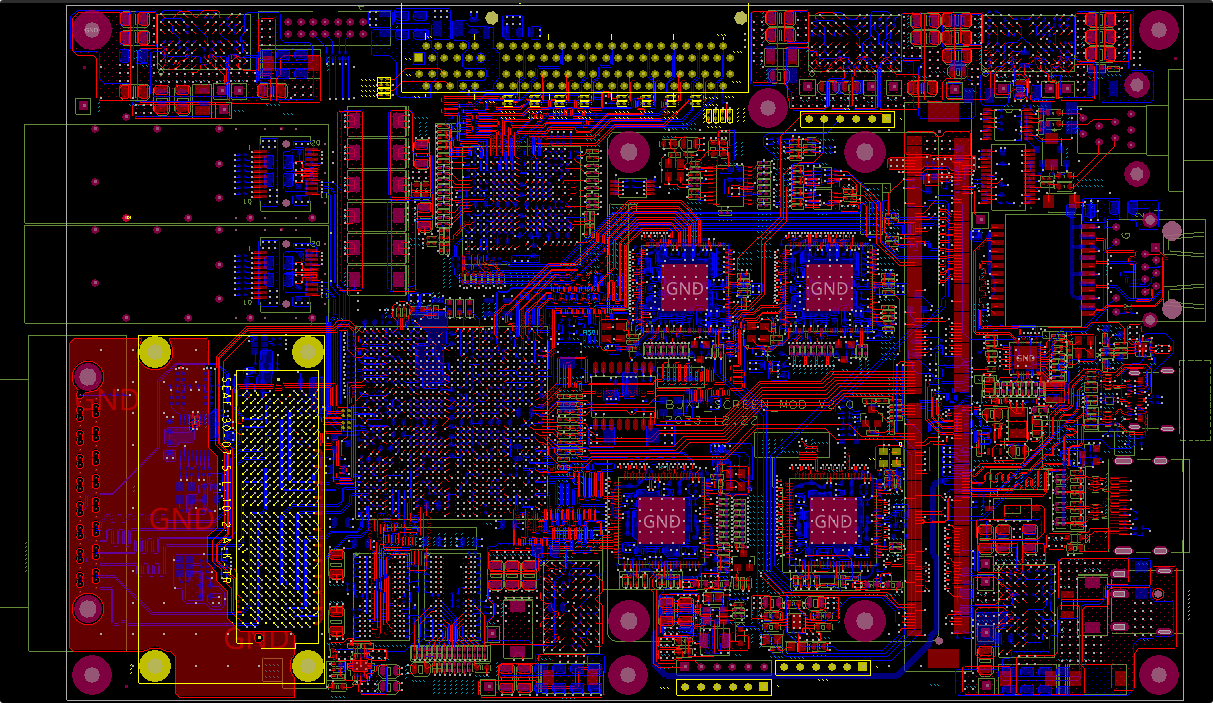

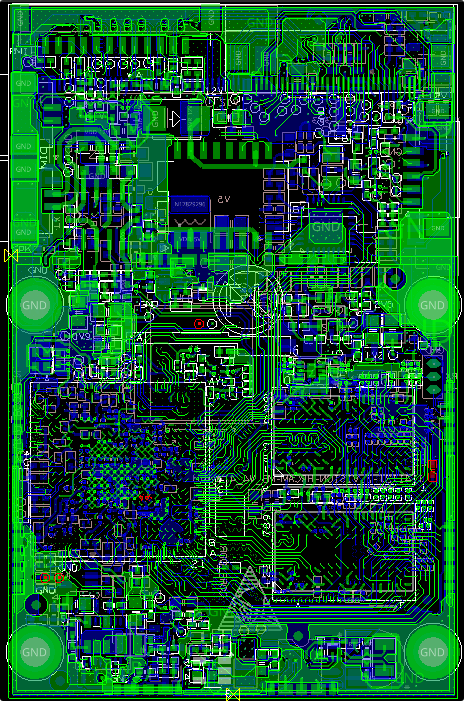

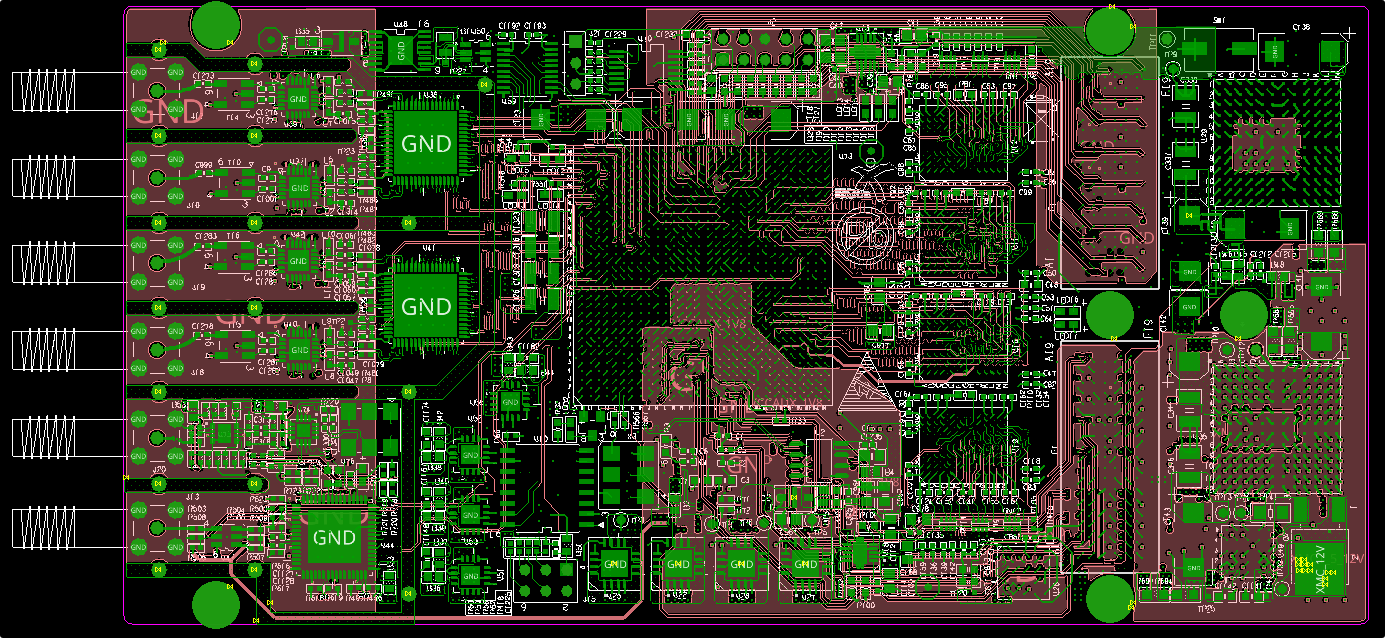

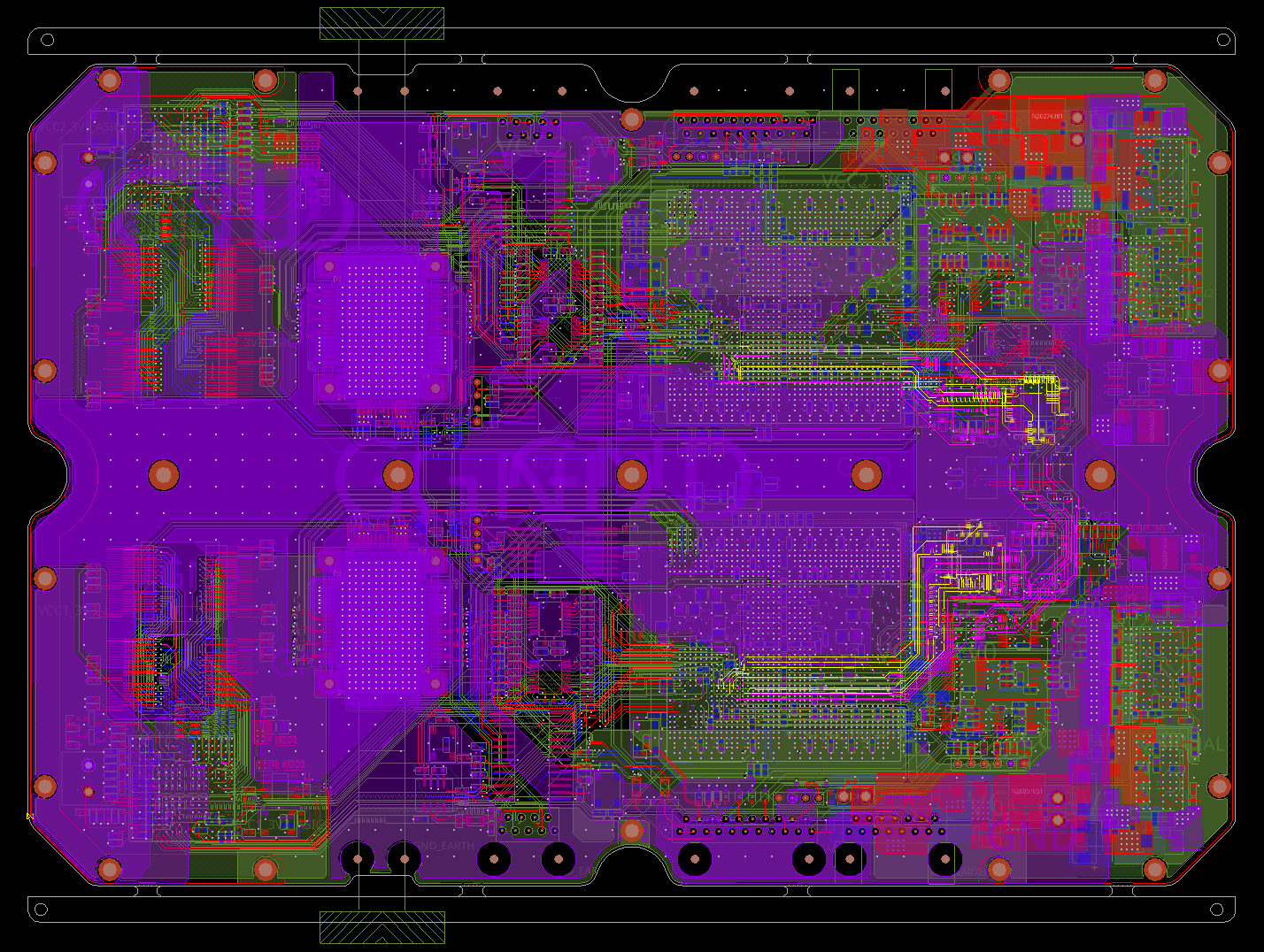

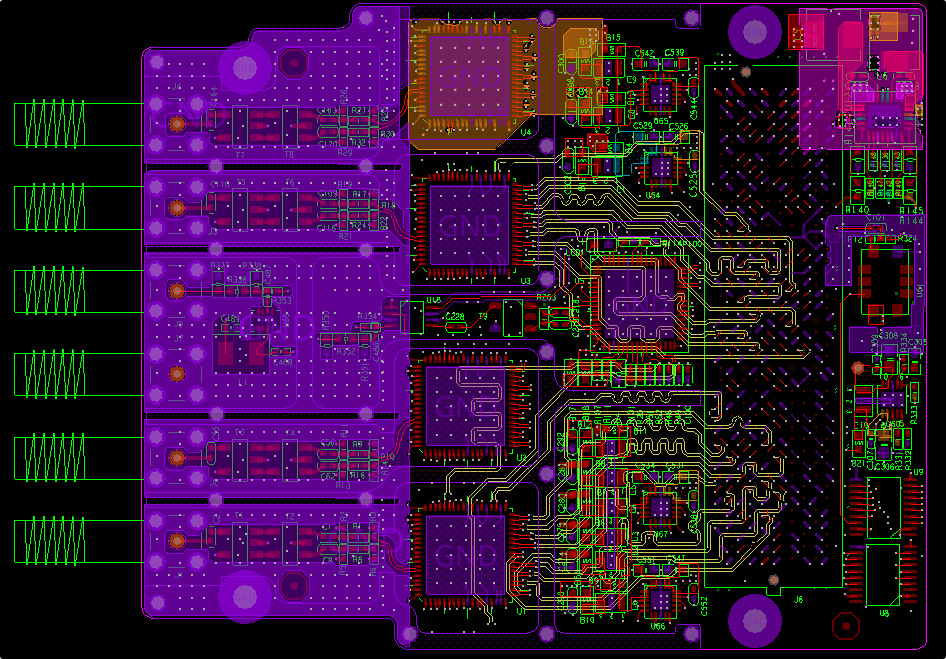

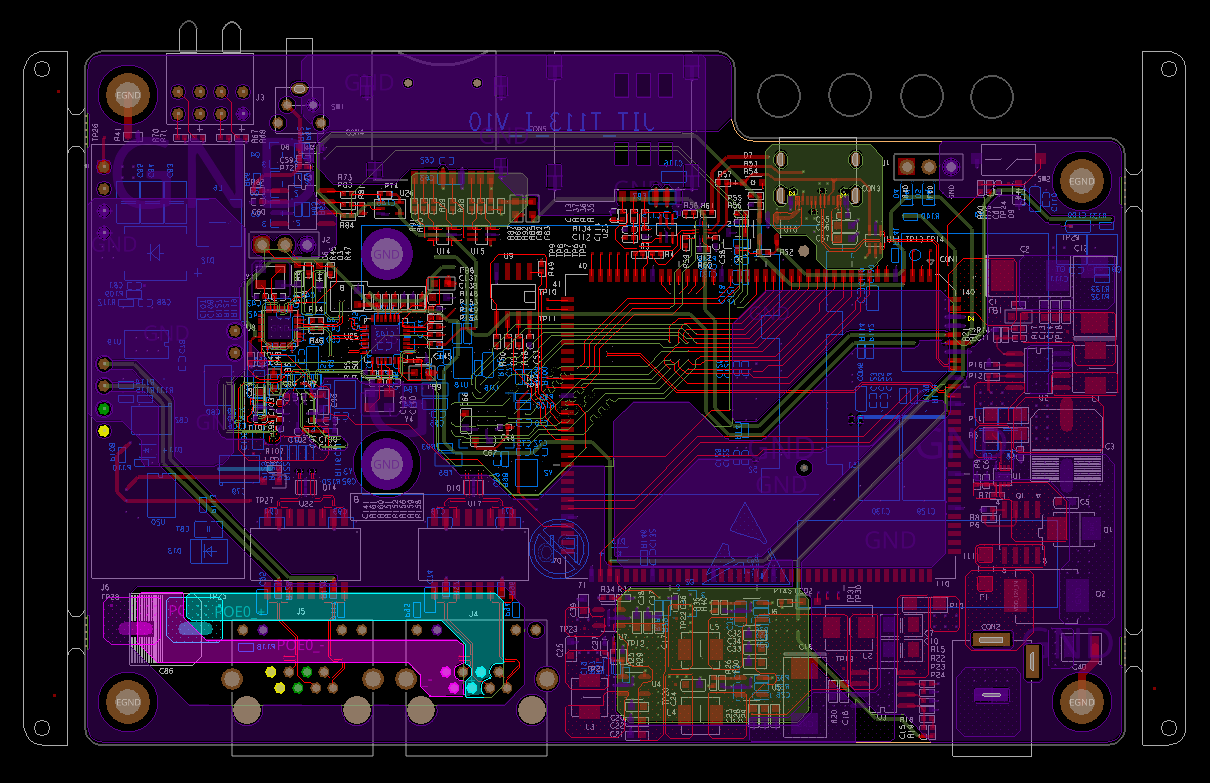

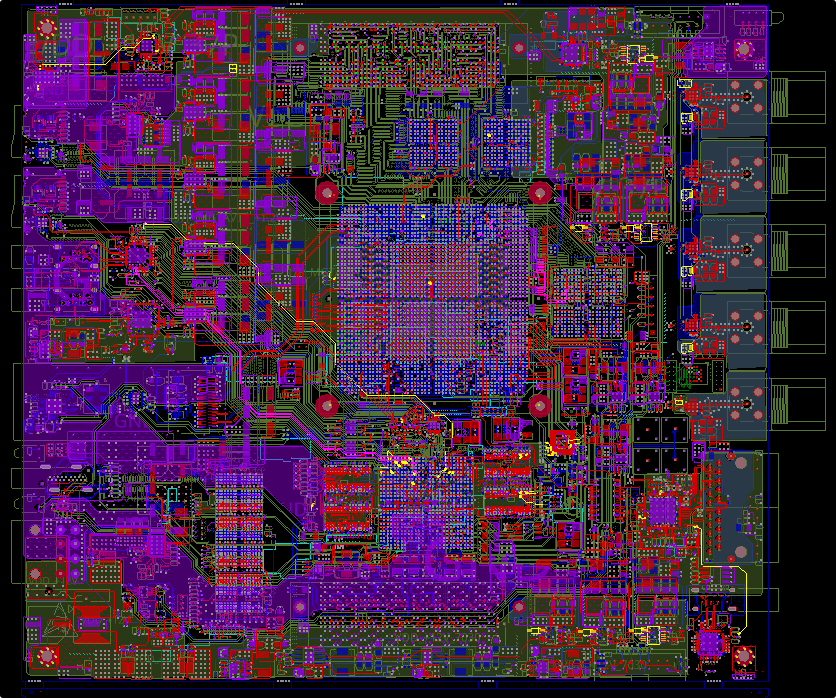

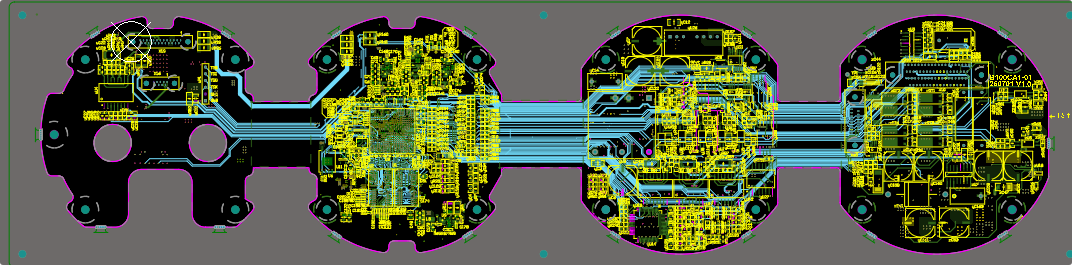

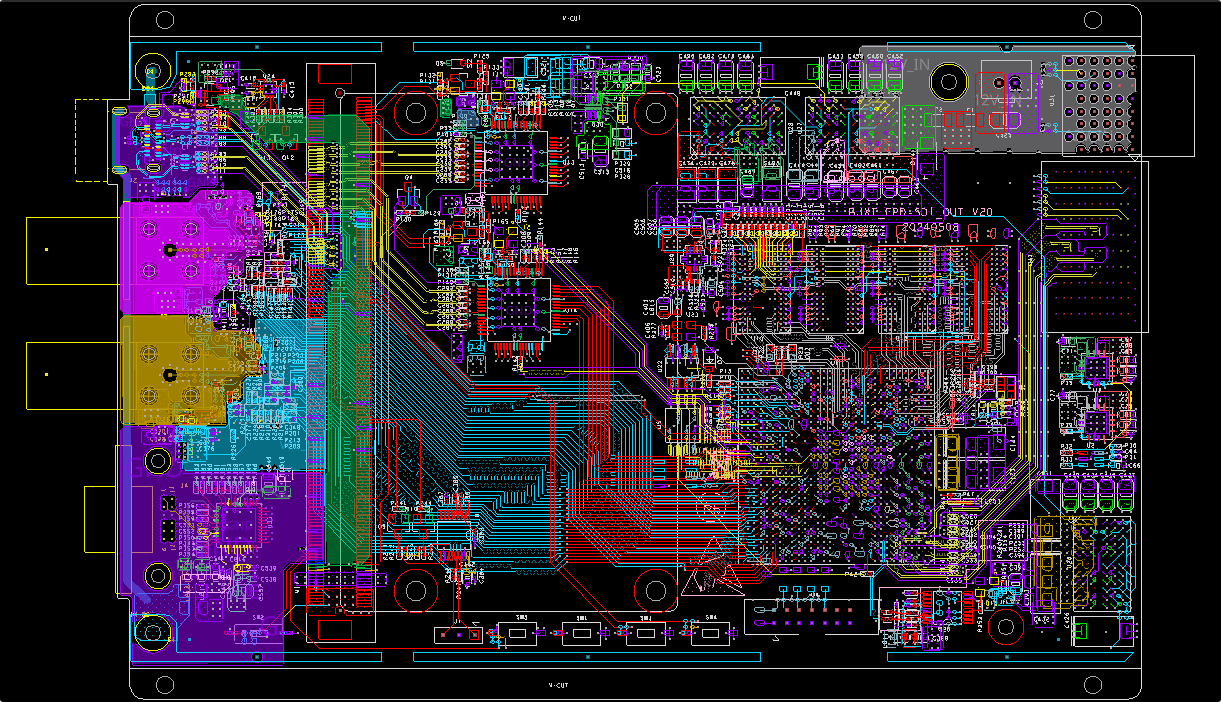

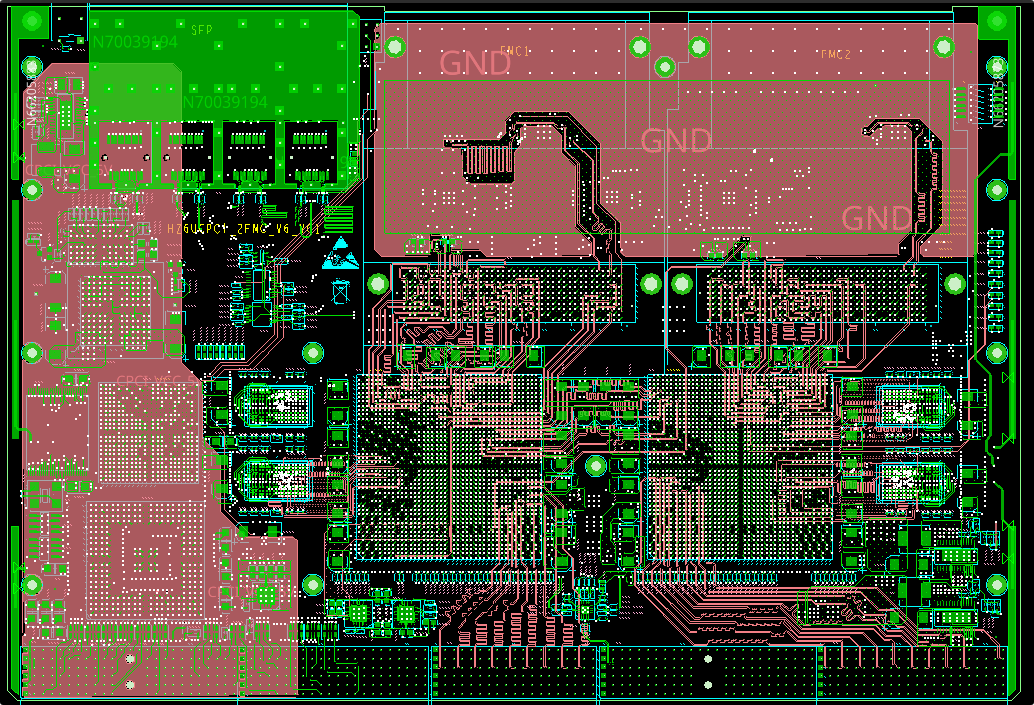

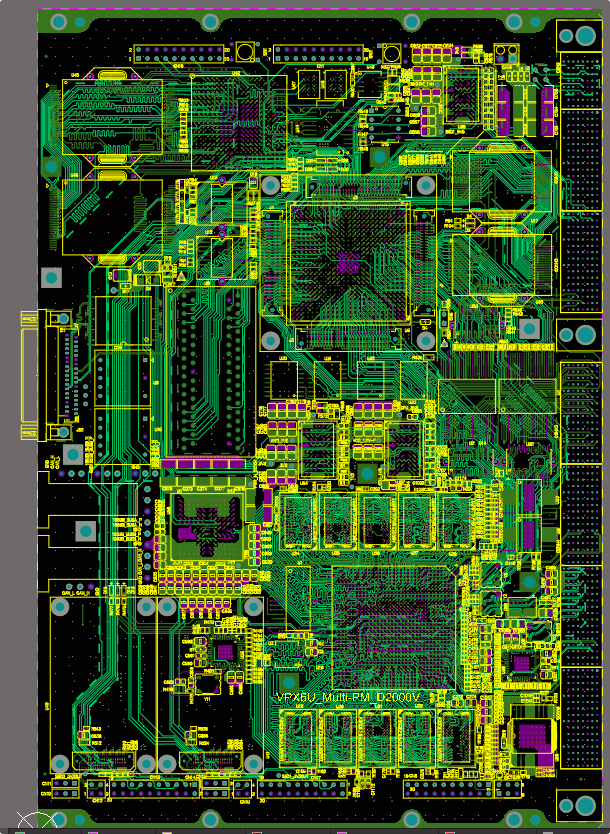

PCB 设计案例展示
精选 12 个高速多层 PCB 设计案例，展示我们的技术实力
技术能力
深耕高速、高密度 PCB 设计多年，具备复杂项目的落地能力
高速多层设计
支持 2-32 层高速 PCB Layout 布局布线，满足复杂电路需求
电磁兼容设计
专业的 EMC/EMI 设计，确保产品通过各类认证测试
散热设计
热仿真分析与优化，确保产品稳定可靠运行
DFM 检查
可制造性设计检查，降低生产成本，提高良率
设计流程
标准化的设计流程，确保每个环节的质量可控
1
需求分析
深入理解产品功能和技术要求
2
原理图导入
导入并检查原理图完整性
3
布局规划
关键器件定位，信号流向规划
4
布线设计
高速信号优先，电源地平面优化
5
DFM 检查
可制造性审查，输出生产文件
6
Gerber 输出
生成 Gerber、BOM、坐标文件
